Kompletny przewodnik po wyborze i rozmieszczeniu okablowania elektrycznego w łazience

Czy można zainstalować gniazdka w łazience?

W typowych domach remontowanych przez dewelopera gniazdka w łazience zazwyczaj nie są przewidziane – czy to oznacza, że są tutaj całkowicie zabronione?

Wcześniej naprawdę uważano, że gniazdka w łazience są niebezpieczne, dlatego w starym zasobach mieszkaniowych źródła zasilania znajdują się na zewnątrz, w pobliżu wejścia do łazienki. Dzisiaj zmieniły się zarówno same urządzenia elektryczne, jak i podejście do budowy: nowoczesne łazienki są bardziej przestronne, co oznacza, że bezpieczniej jest w nich korzystać z prądu.

Można zainstalować gniazdka w „mokrych” pomieszczeniach! Ale ponieważ woda jest złym sprzymierzeńcem prądu elektrycznego, należy to zrobić zgodnie ze wszystkimi zasadami: kupić specjalne kable i gniazdka do łazienki, wybrać dla nich miejsce zgodnie ze wszystkimi zasadami.

W kolejnych sekcjach omówimy szczegółowo, jak prawidłowo rozwiązać problem z okablowaniem w łazience.

Po co nam gniazdka?

Zainstalowanie gniazdek w łazience znacznie upraszcza codzienną rutynę: do gniazdka w łazience podłączamy pralkę lub suszarkę, podgrzewacz wody, maszynkę do golenia, szczoteczkę do zębów, suszarkę do włosów i inne urządzenia elektryczne.

Jednocześnie gniazdko do łazienki, przeznaczone do pralki lub podgrzewacza wody, montuje się za pomocą przewodów energetycznych. Jeśli dom jest stary, lepiej położyć kabel z osobnym wyłącznikiem różnicowoprądowym (RCD) (wyłącznik dla samego gniazdka).

Maszynka do golenia, lokówka i inne urządzenia o mniejszych wymaganiach dotyczących okablowania mogą być podłączone standardowymi przewodami dwużyłowymi – choć lepiej jest używać kabli z uziemieniem.

Ile gniazdek potrzebujesz?

Ponieważ eksperci zalecają ukryte okablowanie gniazdek w łazience, przed rozpoczęciem pracy lub wezwaniem elektryka należy określić dokładną liczbę wymaganych punktów.

Aby uniknąć błędów w obliczeniach, weź długopis i papier, zapisz wszystkie urządzenia, których będziesz używać w łazience.

Przybliżona lista:

• pralka;
• kratka z wymuszonym obiegiem powietrza;
• podgrzewacz wody;
• elektryczny podgrzewacz ręczników;
• elektryczna golarka;
• elektryczna szczoteczka do zębów;
• suszarka do włosów;
• lokówka.

Kolejnym krokiem na tej liście jest zidentyfikowanie urządzeń, które są podłączone do sieci przez większość czasu lub stale. Zdecydowanie potrzebują oddzielnych punktów.

Pozostaje pomyśleć o dodatkowych gniazdkach – na przykład nad blatem. Stąd można zasilić suszarkę do włosów lub ładowarkę do elektrycznej szczoteczki do zębów. Generalnie rzecz biorąc, dwa gniazdka na górze, przy lustrze i jedno na pralkę w zupełności wystarczą.

Gdzie lepiej je umieścić?

Rozmieszczenie gniazdek w łazience to podstawowa kwestia, którą należy rozważyć przed zaplanowaniem pomieszczenia. Prawidłowe miejsce na otwór wybiera się na podstawie odległości od strefy wysokiego ryzyka i odległości od podłogi.

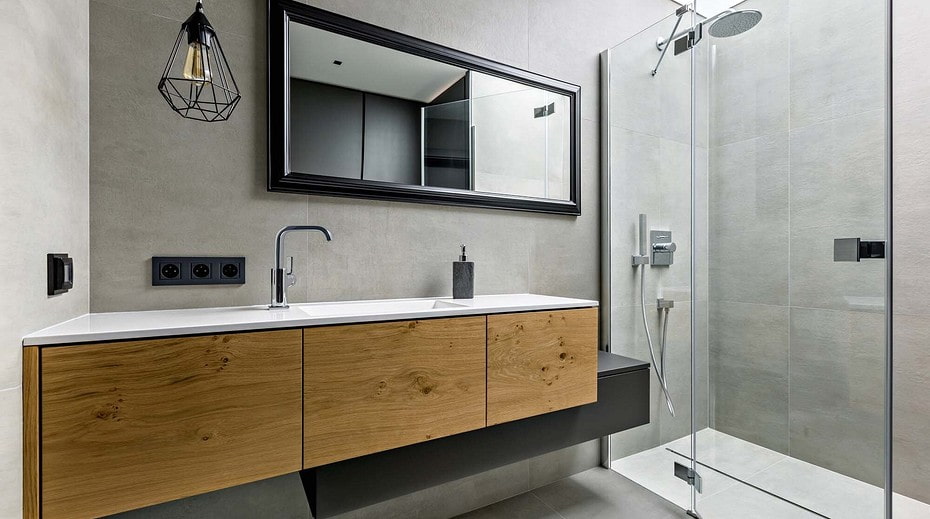

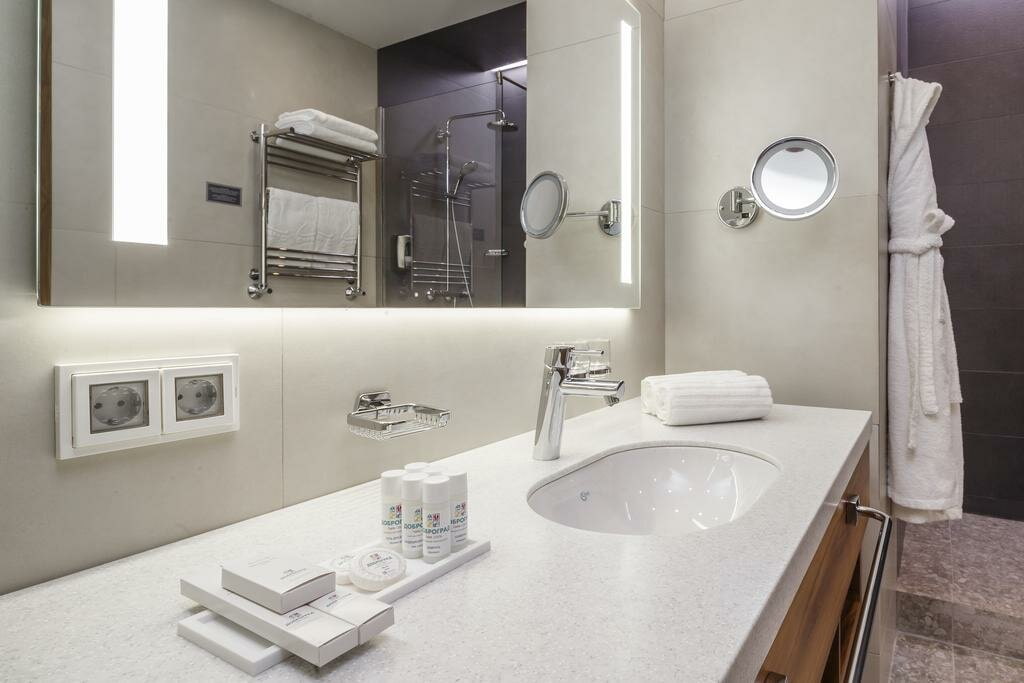

Na zdjęciu pokazano modele z zasłonami nad blatem

Które strefy nadają się do montażu?

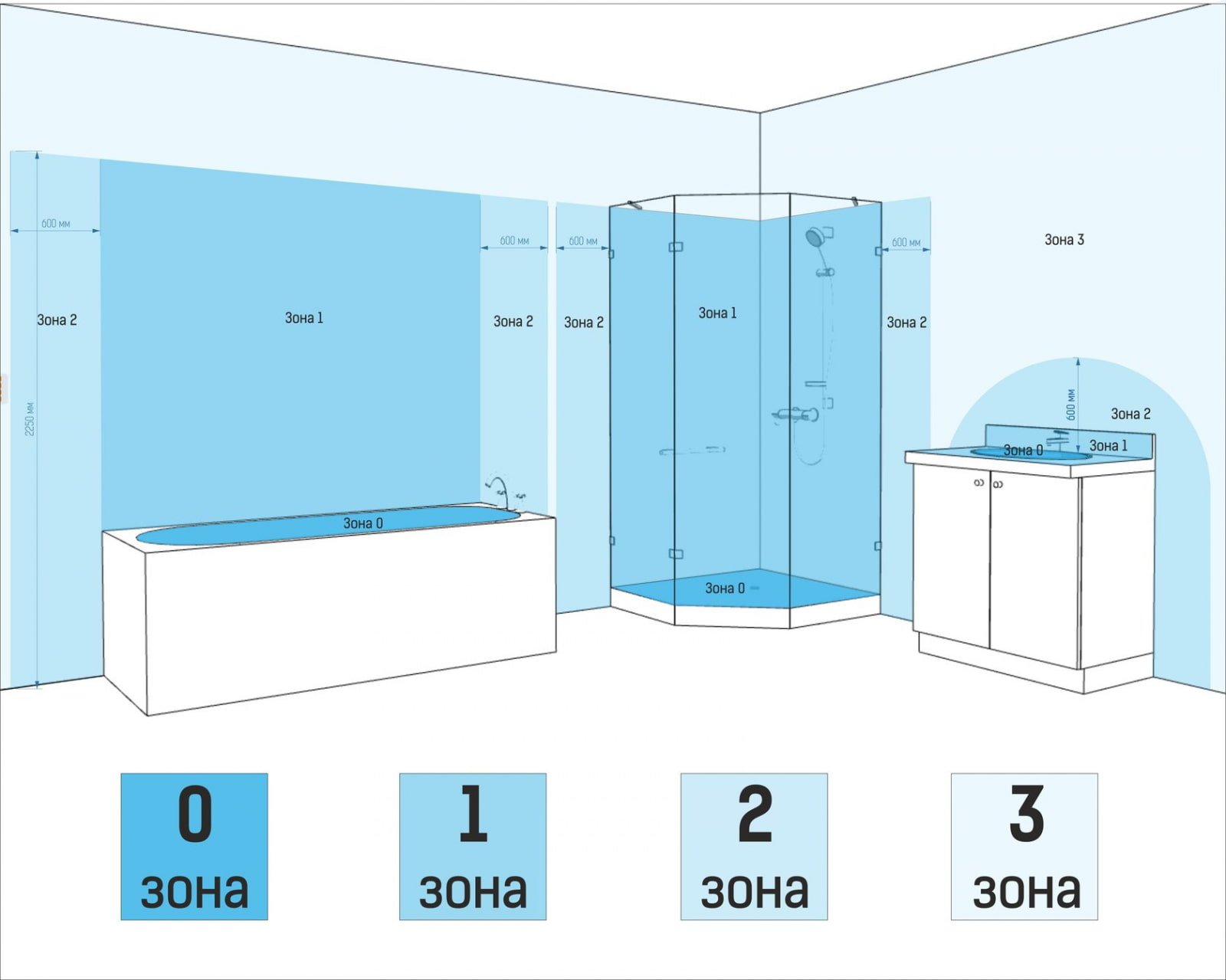

Zgodnie z GOST R 50571-7-701-2013, opisanym w PUE (zasadach instalacji elektrycznych), każda łazienka jest podzielona na 4 strefy:

1. Strefa 0. Lub strefa czerwona — obejmuje ona wnętrze wanny, umywalki, kabiny prysznicowej. GOST zabrania umieszczania wszelkiego rodzaju gniazdek ze względów bezpieczeństwa — napięcie w miejscu zerowym zagraża życiu.
2. Strefa 1. Znajdują się pod umywalką lub na wannie. Zgodnie z normami zabrania się tutaj również instalowania wyjść 220 V, ale dopuszcza się podłączenie kotła o klasie co najmniej IPX5 za pomocą wyłącznika automatycznego.
3. Strefa 2. 0,6 m wokół umywalki, wanny, prysznica. Nadal zabrania się instalowania gniazdek, ale dopuszcza się instalowanie urządzeń, które są podłączone do gniazdka znajdującego się w kolejnej strefie. Mogą to być kotły, lustra, lampy.
4. Strefa 3. Pozostała przestrzeń łazienki. Zaleca się zainstalowanie tutaj gniazdek głównych w łazience. Wymaganie obowiązkowe – minimalny poziom ochrony przed wilgocią IP44, lepszy IP54 i wyższy.

Ważne! Podział na strefy jest istotny do wysokości przegrody 225 cm. Wszystko, co jest wyżej, wykracza poza wymagania i praktycznie nie ma ograniczeń dotyczących instalacji instalacji elektrycznych.

Ten wyjątek pozwala na umieszczenie podgrzewacza wody lub pralki nawet w małej łazience, podłączając je na wysokości 15-20 cm od sufitu.

Jeśli pomieszczenie jest za małe i nie ma w nim strefy 3, lepiej zrezygnować z gniazdek i umieścić je na ścianie przy drzwiach na zewnątrz pomieszczenia.

Jaka odległość jest odpowiednia?

Wysokość gniazdek od podłogi w łazience jest ustalana indywidualnie i zależy w dużej mierze od układu pomieszczenia. Na przykład, jeśli potrzebujesz gniazdka nad blatem o wysokości 80 cm, śmiało zrób je na wysokości 90 cm. Jednocześnie upewnij się, że zachlapania zlewu nie dostaną się do środka: można to łatwo osiągnąć, przesuwając punkt o 60 cm od jego krawędzi w lewo lub w prawo.

Stwierdzenie „im wyżej, tym bezpieczniej” nie jest do końca prawdziwe. Gniazdko w łazience można podnieść o 2 metry, jednak korzystanie z niego będzie wówczas wyjątkowo niewygodne. Jeśli obawiasz się zwarcia podczas zalania, wystarczy umieścić wejście na ścianie 60 cm od wykładziny podłogowej – woda na pewno tu nie dotrze.

Jakie gniazdka można zamontować?

Wspomnieliśmy już o normach ochronnych dla łazienki – IP nie mniej niż 44. Co jeszcze wyróżnia gniazdka łazienkowe?

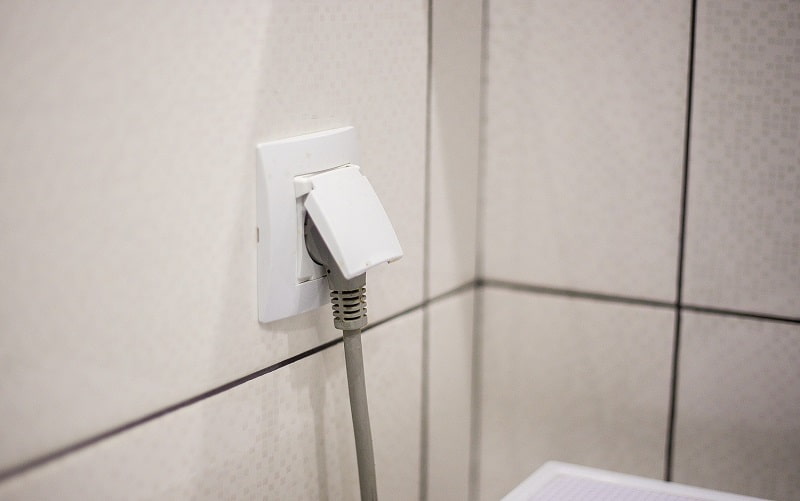

• Zasłona. Pokrywa obudowy gwarantuje ochronę przed zachlapaniem, gdy nic nie jest podłączone do gniazdka w łazience.
• Zamknięte styki. Specjalne wkładki wykonane z gumy lub plastiku zapewniają izolację przed wodą.
• Uszczelka. Kontur silikonowy zapewnia dodatkową wodoodporność podczas korzystania z domowych urządzeń elektrycznych.

Jedynym zastrzeżeniem jest to, że modele z zasłoną są w 100% chronione tylko wtedy, gdy nic nie jest podłączone do sieci. Oznacza to, że gniazdko w łazience jest puste, jego zasłona jest zamknięta. Jeśli niektóre urządzenia gospodarstwa domowego muszą być stale podłączone do sieci i istnieje możliwość zachlapania, zastosuj wodoodporne modyfikacje IP66. Na przykład Legrand Plexo jest wyposażony w system „Lock 66”, który pozwala zachować ochronę przed wilgocią po włożeniu wtyczki.

Poziom ochrony określa ostatnia cyfra w oznaczeniu: znak 4 oznacza całkowitą ochronę przed wszelkimi zachlapaniami, a urządzenia ze znakiem 7 można zanurzyć w wodzie na głębokość 1 metra.

Jakich zasad należy przestrzegać podczas instalacji?

Podsumowując, podsumujmy jeszcze raz to, co zostało powiedziane i naszkicujmy podstawowe zasady to należy przestrzegać, jeśli odmówisz usług mistrzów:

• Minimalna klasa ochrony przed wilgocią to IP44. 4 na końcu oznacza ochronę przed kroplami wody.
• Okablowanie musi być ukryte – okablowanie zewnętrzne jest zabronione przez Kodeks Instalacji Elektrycznych. Ponadto kable nie mogą być ukryte w metalowych kanałach. Jeśli możesz położyć je tylko w sposób otwarty, wybierz izolowane kable i ukryj je w rurze falistej. Optymalny przekrój żył przewodu wynosi 2,5 mm.
• Aby gniazdko w łazience nadawało się zarówno do suszarki do włosów, jak i pralki, konieczny jest przewód trzyżyłowy z uziemieniem.

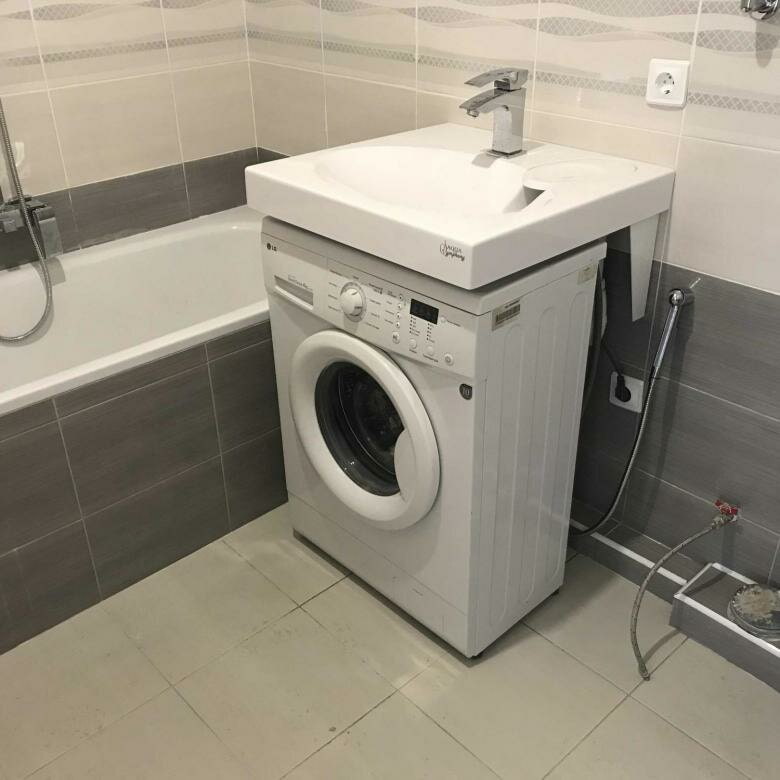

Na zdjęciu widać niewłaściwe rozmieszczenie gniazdek elektrycznych

• Przeczytaj także

  7 pomysłów na zaplanowanie małej łazienki

  Aby chronić siebie i swoich bliskich przed porażeniem prądem elektrycznym, podłącz poważne urządzenia techniczne (bojler, pralkę) za pomocą wyłącznika różnicowoprądowego. Dla maksymalnego bezpieczeństwa zaleca się montaż transformatorów izolacyjnych w łazienkach – eliminują one porażenia prądem nawet w kontakcie z przewodem. Jednak w zwykłych mieszkaniach są rzadko stosowane.

• Rozmieszczenie gniazdek elektrycznych powinno być oparte na strefowaniu, tak aby podczas napraw gniazdka nie znajdowały się w pobliżu źródła wody. Przemyśl wcześniej układ i rozmieszczenie wszystkich elementów.

Układanie sieci elektrycznej to złożony i odpowiedzialny proces, od którego zależy życie Twoje i Twoich bliskich. Jeśli wątpisz w swoją wiedzę i siły, powierz pracę sprawdzonym specjalistom. Profesjonaliści wykonają okablowanie zgodnie z normami PUE, a gniazdka można używać bez obaw.
